在单片机应用系统的设计与开发过程中，电磁干扰是一个普遍存在且严重影响系统稳定性与可靠性的问题。干扰可能导致程序跑飞、数据错误、控制失灵甚至硬件损坏。因此，识别干扰源并采取有效的抑制措施，是保障电子系统稳健运行的关键。本文将系统性地探讨单片机设计过程中电磁干扰的主要来源，并提供一系列从原理到实践的综合性抗干扰策略。
一、电磁干扰的主要来源
电磁干扰通常分为系统内部干扰和外部环境干扰两大类。
- 内部干扰：
- 电源噪声：开关电源的纹波、数字电路快速开关引起的电流突变，通过电源内阻和走线耦合到单片机及其外围电路。
- 信号串扰：PCB上高速或大电流信号线（如时钟线、PWM输出线）通过寄生电容和互感，对邻近的敏感模拟信号线（如传感器输入、ADC参考电压）产生耦合干扰。
- 地线噪声：地线设计不当（如单点接地未做好、地线回路面积过大）导致地电位在系统不同点存在波动，形成“地弹”，严重影响模拟电路和数字接口的基准。
- 元器件辐射：单片机本身、晶体振荡器、高速逻辑器件、继电器、电机驱动电路等都是潜在的辐射源。
- 外部干扰：
- 空间辐射干扰：来自其他设备的无线电发射、静电放电、雷击感应等。
- 传导干扰：通过电源线、信号电缆等导线耦合进入系统的干扰，如电网波动、其他设备的开关噪声。
二、硬件层面的抗干扰设计策略
硬件设计是构建抗干扰能力的第一道，也是最重要的防线。
- 优化电源设计：
- 电源去耦与滤波：在每块集成电路（尤其是单片机、FPGA、驱动芯片）的电源引脚附近，紧贴器件放置一个0.1μF的陶瓷电容（用于滤除高频噪声），并可能在电源入口处并联一个10-100μF的电解或钽电容（用于抑制低频纹波）。
- 使用线性稳压器（LDO）：对模拟电路、ADC参考源等敏感部分，采用噪声特性好的LDO进行独立供电，并与数字电源进行隔离。
- 电源入口防护：加入共模电感、TVS管、压敏电阻等元件，抑制从电网传入的浪涌和脉冲群干扰。
- 科学的PCB布局与布线：
- 分区与分层：将数字电路区、模拟电路区、大功率驱动区进行物理隔离。采用多层板（至少4层），设置完整的电源层和接地层，为信号提供低阻抗的返回路径，并起到屏蔽作用。
- 关键信号线处理：时钟线、复位线等关键信号线应尽量短、粗，并用地线包络或走在内层进行屏蔽。敏感模拟信号线应远离噪声源，必要时采用差分走线。
- 最小化回路面积：信号线与其回流地线构成的环路面积越小，对外辐射和接收干扰的能力就越弱。保持电源和地线紧密耦合。
- 接地系统设计：根据电路类型采用混合接地策略。高频数字电路宜采用多点接地以降低地线阻抗；低频模拟电路宜采用单点接地以避免地环路；两者之间通过磁珠或0欧电阻在一点连接。确保接地路径低阻抗、低感抗。
- 接口与外围电路防护：

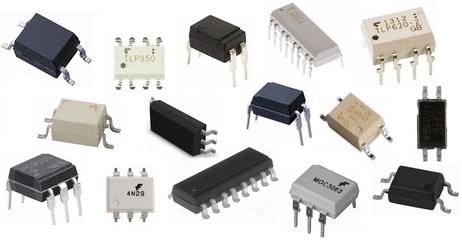

- I/O口隔离与缓冲：对连接长线或外部设备的I/O口，使用光耦、数字隔离芯片或缓冲器（如74HC245）进行隔离，防止干扰侵入核心电路。
- 信号滤波：在模拟信号输入ADC前，加入RC低通滤波器，截止频率略高于有用信号频率，以抑制高频噪声。对数字输入信号，可使用施密特触发器整形并配合小电容滤波。
- 屏蔽与接地：对特别敏感或辐射强的部分，使用金属屏蔽罩。所有屏蔽体必须良好接地。
三、软件层面的抗干扰加固
当硬件措施无法完全消除干扰时，软件层面的容错设计是最后的安全网。
- 程序稳健性设计：
- 指令冗余与软件陷阱：在关键跳转指令（如JMP, CALL）前插入几条NOP指令，并在程序存储器的未使用区域填充软件陷阱（如跳转到系统复位或错误处理程序的指令），以防止程序跑飞后无法恢复。
- 看门狗定时器：必须启用并正确喂狗。看门狗能在程序失控后强制系统复位，是应对死机和程序跑飞的最有效手段之一。
- 数据校验与备份：对重要的配置参数、累计数据等，采用多副本存储（如EEPROM中的三个区域），并配合CRC或求和校验，定期检查与修复。
- 输入信号的数字滤波：
- 多次采样与中值/均值滤波：对开关量输入进行多次延时采样（如每隔1ms采样一次，连续5次结果一致才确认），防止毛刺干扰。对模拟量进行软件滤波，如中值滤波、滑动平均滤波等。
- 输出状态的保护与恢复：
- 周期性地刷新输出端口的状态，特别是在执行完一段可能不稳定的代码之后，确保输出不受干扰影响。对于重要的控制输出，可以设计“安全状态”，在系统异常时能自动切换到该状态。
四、系统级与测试验证
- 整机屏蔽与接地：整个设备机箱应作为屏蔽体，并确保其与安全地或信号地良好连接。所有进出线缆应通过滤波器或屏蔽接头连接。
- 标准符合性测试：在设计后期，应依据相关行业标准（如IEC 61000系列）进行电磁兼容性测试，包括静电放电、电快速瞬变脉冲群、浪涌、辐射发射与抗扰度等，根据测试结果进行针对性的改进。
###
摆脱电磁干扰是一个贯穿单片机系统设计始终的系统工程，需要从干扰源、传播路径和敏感设备三个环节协同治理。优秀的抗干扰设计源于对电路原理的深刻理解、严谨的工程实践以及大量的测试验证。通过将上述硬件布局、软件策略与系统防护有机结合，设计师能够显著提升单片机系统的电磁兼容性，确保其在复杂的电磁环境中稳定、可靠地运行。
